旋流曝气器

TL-900标准型

产品属性:

通气量: 0.9-1.2m³/min
阻力: 0-1kPa
充氧能力: 3.0-4.0kg/h
氧利用率: 22-25%
动力效率: >5.0kg/kw·h
材质: PA66/SUS304+PA66

      TL可提升式旋流微泡曝气器是由日本京都大学环境研究所与日本铃木株式会社联合研发的应用于好氧生化段的曝气充氧搅拌装置。旋流曝气头具有高效节能(极高的氧利用率、压损极小)、不易堵塞、使用寿命长、维护少、减少剩余污泥量、减少臭味产生及安装简单(带水安装)等诸多优点。广泛应用于国内外的市政、造纸、印染、化工、食品、机械加工、制药及其它废水处理行业,是目前替代传统充氧曝气方式的最佳选择;配合使用流动填料及环境微生物制剂,将取得更优异的处理效果。了解曝气器价格请拨打24小时热线:400-1751199.

  • 工作原理
  • 产品特点
  • 产品优势
  • 模块化安装

旋流曝气器原理

     可提升式旋流剪切曝气器利用大小蘑菇头的粉碎作用,形成气液混合物的提升、搅拌和充分混合;该曝气头包括进气管、多层切割器、筒体等。在工作过程中,气体从底部进入,由于气提作用,混合液在筒内、外循环流动,气液上升过程中,在筒内部产生多次切割,形成直径2mm左右小气泡。气液充分混合及不断循环对流,增强了氧传递速率和利用率。

01 .  不易堵塞,不易结垢

旋流曝气器结构





可提升式旋流微泡曝气器采用独特的构造原理,使气体和液体在内部进行强力回旋运动产生自净作用。另外,工艺上也可按照实际需求进行间歇运行。在较高盐度废水中使用,也能够应付自如。



曝气空气管道内也很少产生淤积现象和结垢问题,一般情况下设备无需清理。



使用三年池底无淤积。







02 .  氧利用率高,无死角









服务面积S=[(h-L-h’ )×tan15°+r]2×π



h:有效水深,m;

L:曝气器长度,m;

h':曝气器底部到池底的距离,m;

r:曝气器顶部出口半径,m.









 03 .  节能显著,节电30%以上



旋流曝气器采用独特的设计,通气面积大,并且利用空气的浮力,常压下压力损失基本为“0” ;在5m的水深,其压损也只有180mmAq。





04 .  减少污泥产生量,改善污泥脱水性能



原理:充氧+搅拌功能增加了微生物的代谢,加长微生物食物链,减少生物量,有机污泥减量超过20%。





 05 .   可提升,不停产安装



       上海泰誉旋流曝气器厂家,可根据不同的作业环境,自由地选择安装方式,施工非常简便,同时节约大量的成本。更多安装方式祥见“模块化安装”。



  可提升曝气器 可提升曝气器



      国内权威机构--建设部给水排水设备产品质量监督检验中心提供的检测报告数据:氧利用率21.937%,理论动力效率5.958(kg/kw*h) ,属于领先行业的高效曝气产品。可提升式旋流曝气器问世15年以来,500多项污水工程应用案例表明:设备耐用15年以上,至今没有损坏、更换记录;曝气头节能效果显著,比微孔曝气器射流曝气器等同类产品节省电费30%、污泥减量20%以上。



旋流曝气器检测报告



旋流曝气器优点





十年运行成本增加值比较



一万吨造纸污水 主要设备参数

运行成本

(万元)

第三年末 第五年末 第六年末 第九年末 第十年末

十年累计增加运行成本(万元)

微孔

曝气器




风机

风量

6000m³/h 清池费用 8   8 8

风机

功率

132kw 更换曝气器费用 40   40 40

风机

风压

60kPa 系统压力的增加 三年增加5-10kPa   三年增加5-10kPa 三年增加5-10kPa
曝气器个数 2000

阻力上升的电耗

三年累计至少增加电费(0.7元/kw)

37.42   37.42 37.42
    小计 85.42 0 85.42 85.42   256.26

射流

曝气器



风机

风量

6000m³/h 清池费用   8     8

风机

功率

132kw 清理更换部分曝气器   15     15

风机

风压

60kPa 更换结垢管道   11.2     11.2
曝气器个数 8台

阻力上升的电耗

三年累计至少

增加电费

  15.7     15.7
射流泵流量 1750m³/h
射流泵压力 0.12MPa
射流泵功率 90kw

射流泵增加

电耗(0.7元/kw)

  261.5     261.5
    小计   308.4     308.4 622.8



      上海泰誉曝气器厂家从上百件案例实施中总结、开发出的模块化安装附件,曝气头和配风支管之间或由专用模具直接浇注而成一体,或直接用法兰联接,安装时水面以下仅用一道焊缝联接法兰和风管,极大地降低了因为焊缝问题而引发的泄露、断裂等问题。另外增加管配件工厂预制深度,实现产品和施工的标准化,减少安装现场的施工周期,提升施工质量,间接降低曝气器价格

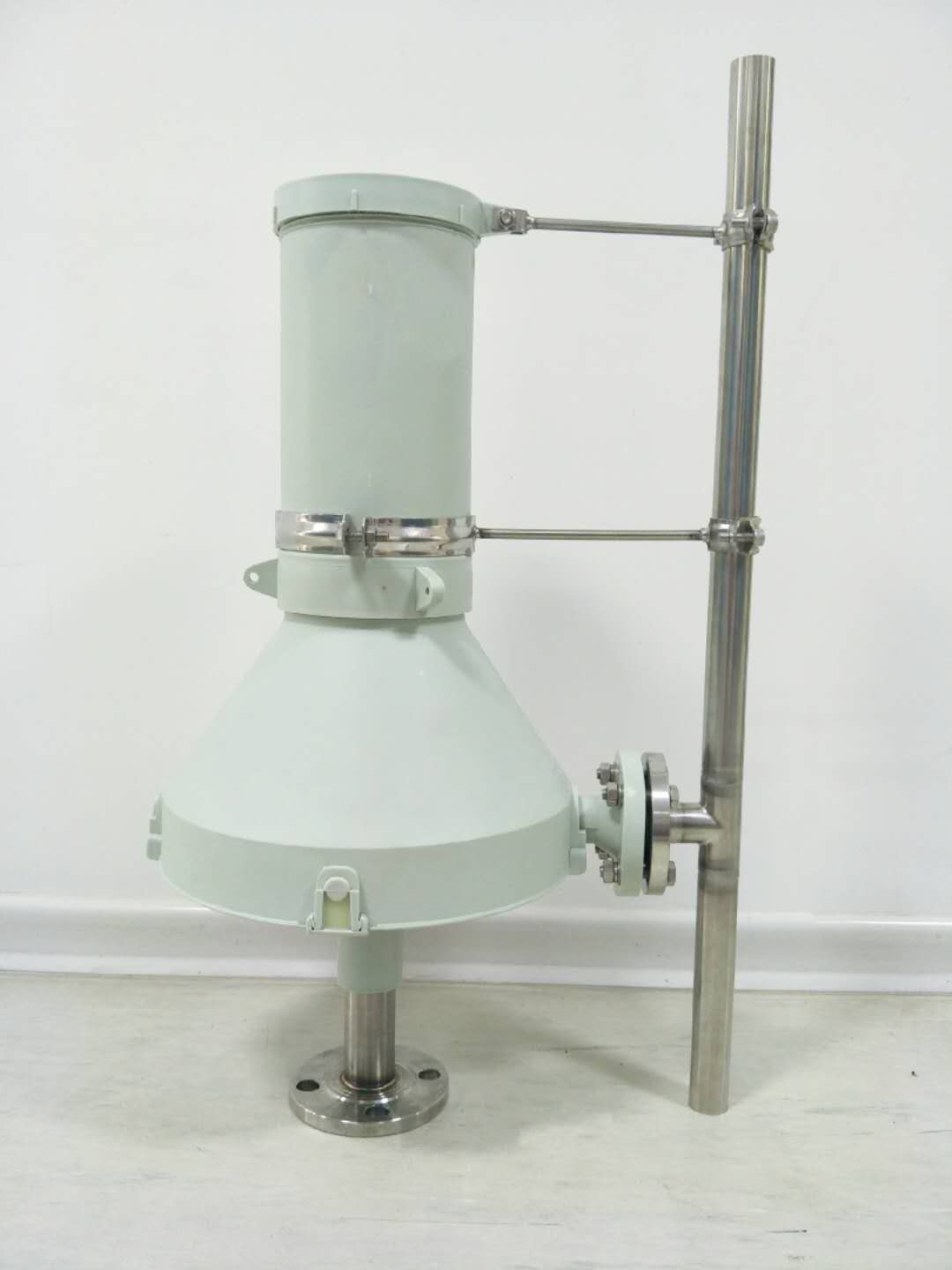

TL-900模块附件



      可接触池底吊装安装,亦可根据好氧池中污泥厚度调整高度安装。











      附件组成:

型号 材料名称 材质
TL-900模块附件 平板法兰 SUS304
螺纹法兰 SUS304
不锈钢直管 SUS304
拉杆抱箍 SUS304
外丝双牙 SUS304
三通 SUS304
管帽 SUS304

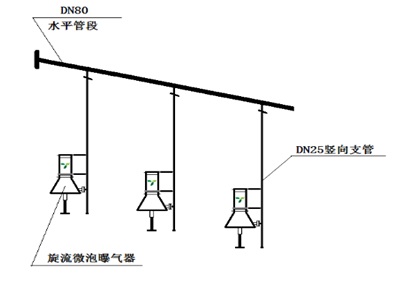

      安装方式:当多个TL-900模块附件采用悬吊方式进行整体安装时,水平配风管段和上端竖向支管之间采用焊接方式联接,每个曝气头和竖向支管之间则使用两组法兰进行联接,同时利用不锈钢材质的抱箍进行加固,之后利用吊车进行整体安装即可。



旋流曝气器安装方式
