产品属性:
名称 | 参数 |
设备型号 | 旋流曝气器TL-380Pro |
单只覆盖面积 | 1~4㎡ |
单台供气量 | 0.2~0.6m³/min |
溶氧效率 | 18-25% |
动力效率 | 4.5-5.5kg/(kw·h) |
压力损失 | 0.5-1.0KPa |
材质 | 特殊PP、超高分子 |
内部结构 | 大小蘑菇头 |
- 工作原理
- 产品特点
- 产品优势
- 模块化安装

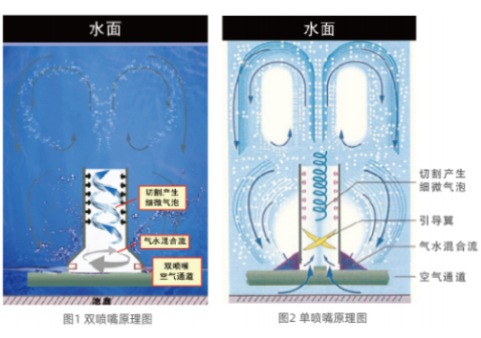

可提升旋流曝气器利用大小蘑菇头的粉碎作用,形成气液混合物的提升、搅拌和充分混合;该曝气头包括进气管多层切割器、筒体等。在工作过程中,气体从底部进入,由于气提作用,混合液在筒内、外循环流动,气液上升过程中,在筒内部产生多次切割,形成直径2mm左右小气泡。气液充分混合及不断循环对流,增强了氧传递速率和利用率。
国内权威机构--建设部给水排水设备产品质量监督检验中心提供的检测报告数据:氧利用率21.937%,理论动力效率5.958(kg/kw*h) ,属于高效曝气产品。
十年运行成本增加值比较
一万吨造纸污水 | 主要设备参数 |
运行成本 (万元) |
第三年末 | 第五年末 | 第六年末 | 第九年末 | 第十年末 |
十年累计增加运行成本(万元) |
|
微孔 曝气器 |
风机 风量 |
6000m³/h | 清池费用 | 8 | 8 | 8 | |||
风机 功率 |
132kw | 更换曝气器费用 | 40 | 40 | 40 | ||||
风机 风压 |
60kPa | 系统压力的增加 | 三年增加5-10kPa | 三年增加5-10kPa | 三年增加5-10kPa | ||||
曝气器个数 | 2000 |
阻力上升的电耗 三年累计至少增加电费(0.7元/kw) |
37.42 | 37.42 | 37.42 | ||||
小计 | 85.42 | 0 | 85.42 | 85.42 | 256.26 | ||||
射流 曝气器 |
风机 风量 |
6000m³/h | 清池费用 | 8 | 8 | ||||
风机 功率 |
132kw | 清理更换部分曝气器 | 15 | 15 | |||||
风机 风压 |
60kPa | 更换结垢管道 | 11.2 | 11.2 | |||||
曝气器个数 | 8台 |
阻力上升的电耗 三年累计至少 增加电费 |
15.7 | 15.7 | |||||
射流泵流量 | 1750m³/h | ||||||||
射流泵压力 | 0.12MPa | ||||||||
射流泵功率 | 90kw |
射流泵增加 电耗(0.7元/kw) |
261.5 | 261.5 | |||||
小计 | 308.4 | 308.4 | 622.8 |
在线吊装,污水厂无需停产、排水、清污
单台服务面积大,使用个数少,缩短施工周期
—体化安装附件,减少现场组装,提升安装质量

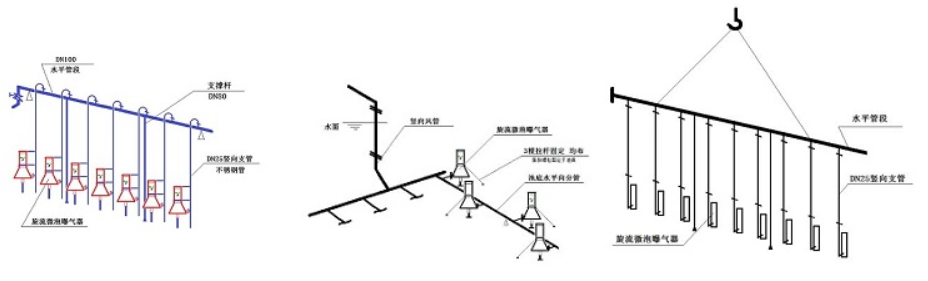

旋流曝气器的安装可分为两类:一大类为悬挂安装,包括触底和悬空两种形式;另一大类为池底固定安装。
